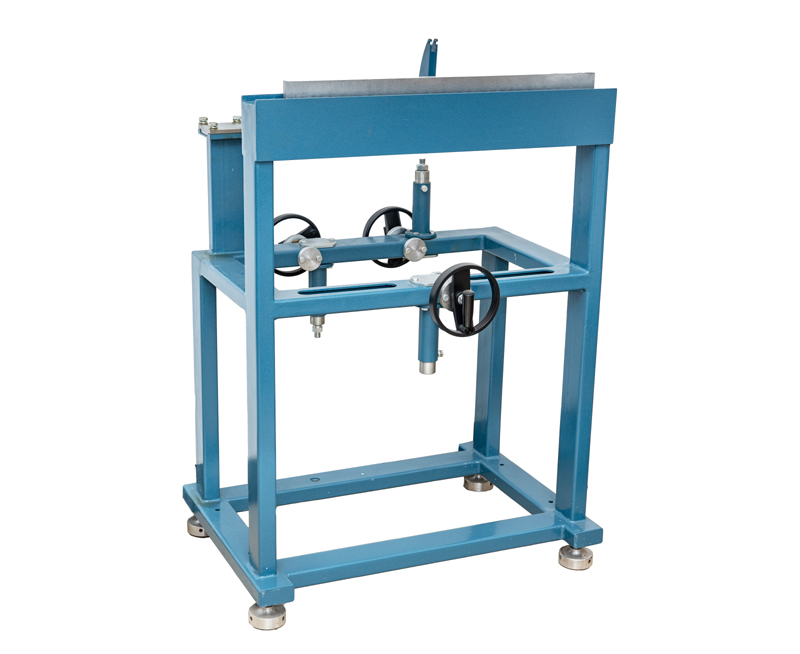

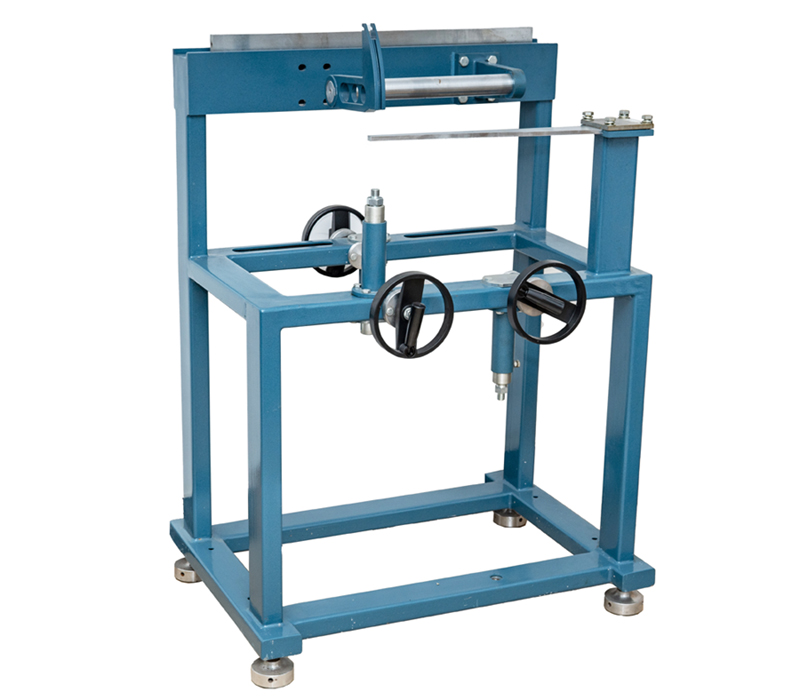

BZ8001多功能實驗臺
應用
本產品是用于各理工科院校材料力學電測法實驗的裝置，它是將多種材料力學實驗集中一個實驗臺上進行，使用時稍加調整，即可進行教學大綱規定內容的多項實驗。
性能特點
實驗臺采用蝸桿機構以螺旋千斤方式加載，經傳感器由數字測力儀測試出力的讀數；各試件受力變形，通過應變片由電阻應變儀顯示。整機結構緊湊，外形美觀、加載穩定、操作省力，實驗效果好，易于學生自己動手，有利于提高教學質量。本設備的潛力較大，還可根據需要，增設其它實驗，實驗數據也可由計算機處理。
結構
本產品的架體設計采用封閉型鋼及鑄件配制而成，表面經噴塑處理，結構堅固耐用。蝸桿及螺旋機構為內藏式，從而使得機構緊湊。每項實驗均配有精密鍍鉻試件和附件。
功能
1、純彎曲梁橫截面上正應力的分布規律實驗
2、電阻應變片靈敏系數的標定
3、材料彈性模量E，柏松比μ的測定
4、偏心拉伸實驗
5、彎扭組合受力分析
6、懸臂梁實驗
7、壓桿穩定試驗
8、疊梁彎曲實驗(選配)
9、連續梁彎曲實驗(選配)
主要技術指標
|
試件最大作用載荷 |
8kN |
|
加載機構作用行程 |
55mm |
|
手輪加載轉矩 |
0～2.6N·m |
|
加載速度 |
0.13mm/轉（手輪） |
|
本機重量 |
100kg |
|
外形尺寸（長×寬×高） |
850×700×1170(mm3) |

|
