產品名稱：BZ2702多通道信號調理器

BZ2702-8信號調理器的特點是：

a、傳感器的外殼和屏蔽線的屏蔽皮與信號調理器的外殼和地連接，傳感器的地與信號調理器的地共地。

b、信號調理器的電流取樣電阻接在正電源與傳感器的芯線之間，電流經過取樣電阻由芯線進入傳感器，再經過傳感器的地線到調理器的地，電流經過取樣電阻時，將電流轉換為電壓。

c、信號調理器是多通道共地測量，不需要傳感器對地絕緣，安裝十分方便。

d、信號調理器輸出電阻小，對后續儀器的輸入阻抗沒有嚴格要求。

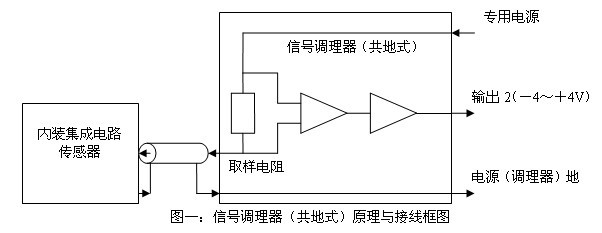

BZ2702-8型信號調理器的原理與接線框圖見下圖：

功能\型號	BZ2701	BZ2702	BZ2703	BZ2704
信號連接方式	浮地式	共地式	共地式	共地式
通道數	1	1，8，16，32	1，8，16，32	8，16，32
信號輸入	4～20mA	4～20mA	4～20mA 或ICP	4～20mA 或ICP
信號輸出1	1～5V	1～5V	1～5V	1～5V
信號輸出2	－2～＋2V	－4～＋4V	－4～＋4V	－4～＋4V
輸出1傳輸系數	0.25V/mA	0.25V/mA	0.25V/mA	0.25V/mA
輸出2傳輸系數	0.25V/mA	0.5V/mA	0.5~4V/mA 0.5~4V/V	0.5~4V/mA 0.5~4V/V
傳輸精度	0.5%	0.5%	0.5%	0.5%
頻率響應范圍	0～100kHz	0～100kHz	0～100kHz	0～100kHz
增益調整			1，2，4，8	1，2，4，8
一次積分			6檔	6檔
二次積分			6檔	6檔
低通模擬濾波（－24dB/oct）				1~100kHz每通道獨立選擇16檔
低通抗混濾波（－140dB/oct）				1~20kHz 2組通道每組2000檔
電源	18～30VDC	18～30VDC 220VAC	18～30VDC 220VAC	18～30VDC 220VAC
換檔方式			程控	程控
顯示			LED數字	LED數字
省電模式（提高信噪比）			主機睡眠，顯示黑屏，通道正常工作	主機睡眠，顯示黑屏，通道正常工作
記憶功能			掉電記憶檔位	掉電記憶檔位
計算機接口			USB	USB
多臺儀器連接			RS485	RS485
