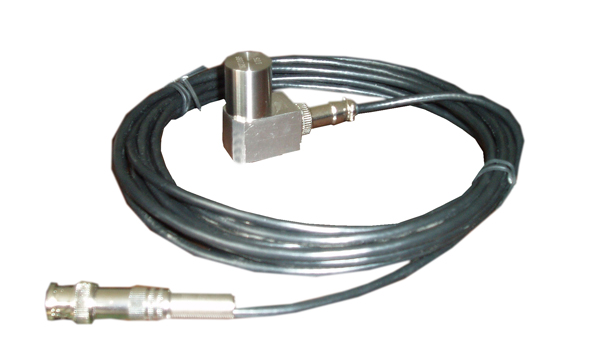

產品簡介
BZ11系列內裝集成電路壓電加速度傳感器是基于壓電轉換原理、內裝微型集成電路的加速度傳感器。傳感器為二線制4～20mA標準電流輸出。它與電荷輸出型壓電加速度傳感器相比，優點是傳感器的輸出阻抗減小了幾百萬倍，抗干擾能力等綜合指標大大增強；與二線制或多線制電壓輸出型傳感器相比，優點是電纜電阻、接線電阻及電阻隨溫度等環境因素的變化都不會對信號造成任何影響。傳感器還具有關鍵技術創新點，使高、低頻特性和穩定性得到改善，是新型內裝集成電路壓電加速度傳感器。
BZ11系列內裝集成電路壓電加速度傳感器具有從0.1Hz到35kHz的頻率范圍和從1×10-6ms-2到8×105ms-2的動態范圍；它還具有良好的歸一化特性、接插互換性和產品齊套性；它可以獨立組成測量系統；可與具有4～20mA接口儀器無縫連接；可與本公司研制生產的BZ27系列信號調理器配套使用連接眾多儀器或信號處理設備；利用信號調理器積分功能可組成速度傳感器系列和位移傳感器系列。產品逐個檢驗，出具計量檢定合格證書。本系列傳感器可廣泛應用于端技術領域以及鐵路、橋梁、建筑、車船、機械、石油、化工、冶金、交通等國民經濟領域。
產品特點
1、高頻響應范圍寬，增益帶寬積比普通傳感器提高2倍以上，更適合寬頻帶測量；
2、低頻特性明顯改善，更適合低頻高靈敏度測量；
3、4～20mA電流輸出，噪聲小、抗干擾能力強，更適合遠距離測量；
4、內部基準補償，使時間和溫度穩定性得到改善，更適合長期監測；
5、歸一化輸出，不用單獨設置靈敏度，互換性好，更適合多點集群式測量；
6、過載能力強，一般能達到傳感器量程的5～10倍以上。部分型號傳感器可以防塵、防潮、防腐蝕，適用于惡劣環境；
7、利用傳感器的輸出特性，可以對傳感器進行自檢，更適合高可靠性測量；
8、兩線制接線，不怕地電流干擾，對電纜電器特性無嚴格限制，使用方便；
9、與積分型信號調理器連接后，可靈活選擇增益和積分曲線組成速度傳感器系列和位移傳感器系列。

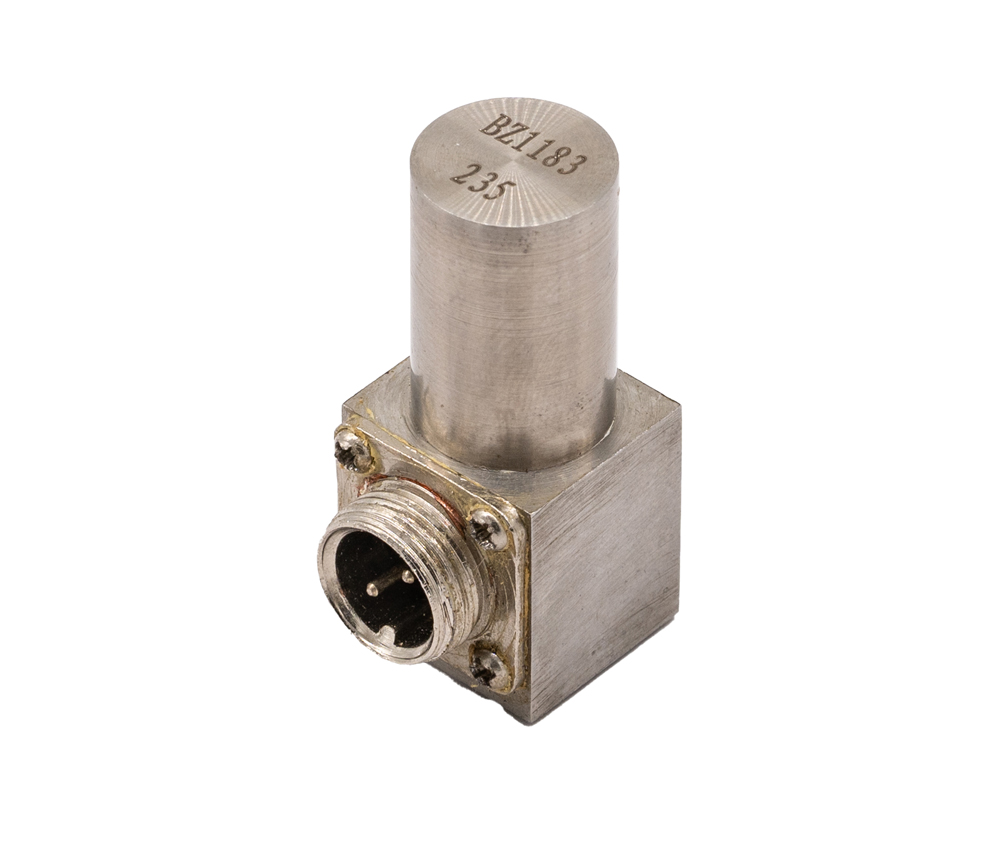

工作現場用的內裝電路傳感器

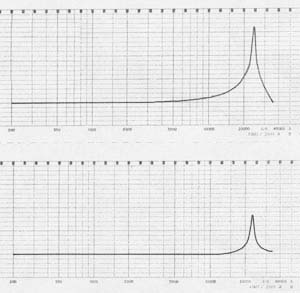

幅值頻率特性曲線圖對比圖
|
普
通
傳
感
器 |
|
|
|
內
置
電
路
傳
感
器 |
|
|
200 |
500 |
1000 |
2000 |
5000 |
10000 |
20000 |
局部圖放大對比 |
技術指標
|
型號 |
靈敏度
μA/ms-2 |
量程
ms-2 |
分辨率
ms-2 |
頻率范圍
Hz(±10%) |
質量
g |
結構尺寸 |
特性 |
|
外形尺寸 |
基座尺寸 |
|
BZ1181 |
5 |
1600 |
0.004 |
0.2～20k |
16 |
Φ14.6×31 |
17.3×15 |
單向 |
|
BZ1182 |
10 |
800 |
0.002 |
0.2～20k |
17 |
Φ14.6×31 |
17.3×15 |
|
BZ1183 |
20 |
400 |
0.001 |
0.2～18k |
23 |
Φ14.6×31 |
17.3×15 |
|
BZ1184 |
50 |
160 |
0.0004 |
0.2～16k |
27 |
Φ15.6×31 |
18.5×16 |
|
BZ1185 |
100 |
80 |
0.0002 |
0.2～13k |
40 |
Φ17.6×31 |
20.8×18 |
|
BZ1186
|
200 |
40 |
0.0001 |
0.2～2.3k |
70 |
Φ19.6×29 |
23.1×20 |
|
BZ1187
|
500 |
16 |
0.00004 |
0.1～2.3k |
72 |
Φ20.6×30 |
24.2×21 |
|
BZ1188
|
1000 |
8 |
0.00002 |
0.1～2k |
110 |
Φ24.6×32.4 |
28.9×25 |
|
BZ1189
|
2000 |
4 |
0.00001 |
0.1～1.5k |
150 |
Φ26.6×35 |
31.2×27 |
|
BZ1161 |
5 |
1600 |
0.004 |
0.2～15k |
25 |
Φ13.6×31 |
15×15 |
雙軸 |
|
BZ1162 |
20 |
400 |
0.001 |
0.2～12k |
35 |
Φ15.6×31 |
17×17 |
|
BZ1163 |
100 |
80 |
0.0002 |
0.2～10k |
41 |
Φ20.6×31 |
22×22 |
|
BZ1191 |
5 |
1600 |
0.004 |
0.2～15k |
64 |
Φ28.6×29 |
24×24 |
三軸 |
|
BZ1192 |
20 |
400 |
0.001 |
0.2～10k |
80 |
Φ28.6×29 |
30×30 |
|
BZ1193 |
100 |
80 |
0.0002 |
0.2～10k |
102 |
Φ28.6×29 |
30×30 |
各型號共同指標：
|
線性度 |
橫向靈敏度 |
輸出電流 |
輸出偏流（無信號時輸出直流電流） |
供電電壓 |
溫度范圍 |
|
1％ |
≤5％ |
4～20mA |
12mA |
18～30V DC |
－40～+85℃ | |
