壓電加速度傳感器性能特點
BZ1101為超小型壓電加速度計，重量約3克，頻帶寬，因此具有非常優越的技術指標和環境特性指標，它適用于對輕巧結構的振動與沖擊進行測量�！ �
BZ1102、BZ1103、BZ1104、BZ1105、BZ1107為剪切式結構，適用于一般的沖擊與振動測量，具有頂端與側端兩種輸出方式，可用于一般環境和較惡劣環境的工程測試。
BZ1106為長期監測用傳感器，傳感器對地絕緣，三角法蘭式安裝，鎧裝輸出電纜，適用于長期在線監測及惡劣的環境中。
BZ1109為剪切式結構用于低頻測試，具有較高靈敏度，屬于低頻高靈敏度的傳感器。

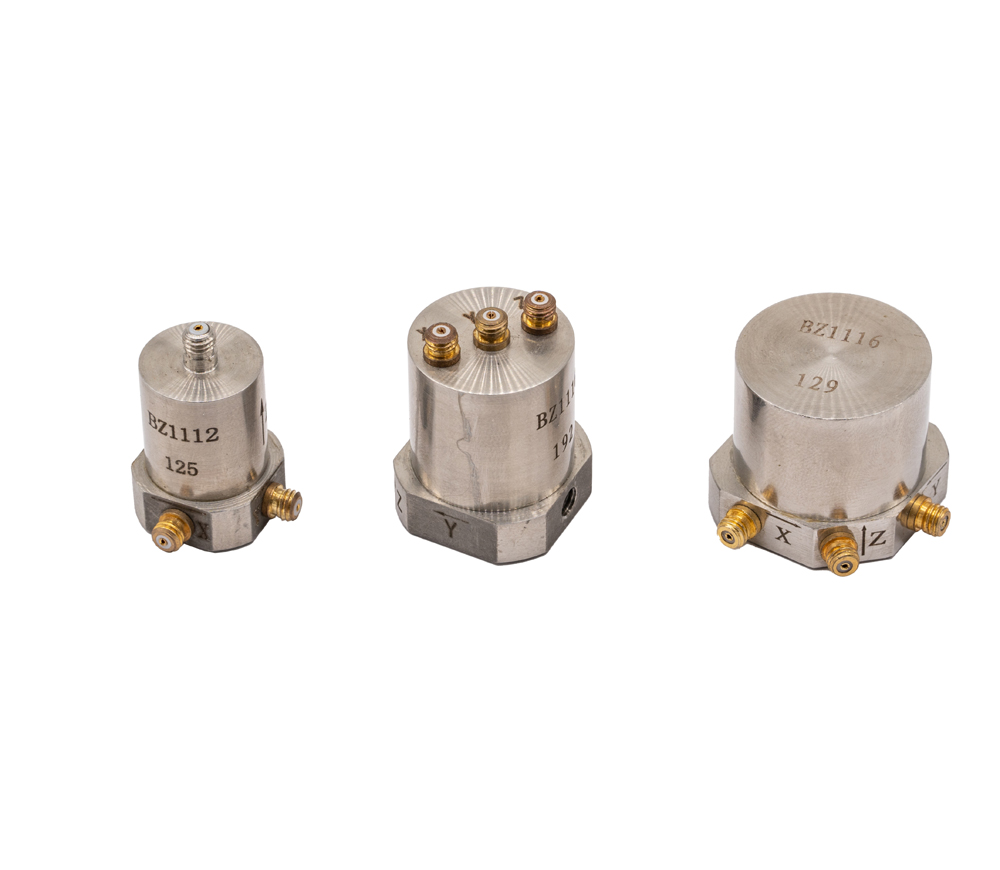

BZ1113、BZ1114、BZ1116為剪切式結構，用于三向測振的場合。
應用領域：
橋梁結構試驗、地面振動測試、地震實驗、地基振動監測、建筑振動測試
主要技術指標
壓電加速度計主要技術指標按JJG233-91《壓電加速度計檢定規程》要求檢定，以保證量值傳遞精度。主要技術指標見表：
|
型號 |
靈敏度
（PC/ms-2） |
頻響
（Hz） |
幅值線性
（ms-210%） |
諧振頻率
（kHz） |
質量
（g） |
安裝螺紋mm |
結構尺寸mm |
特性 |
|
外形尺寸 |
基座尺寸 |
|
BZ1101 |
0.002 |
1Hz～50K |
300000 |
100 |
3 |
5 |
Φ8.6×20 |
10.4×9 |
沖擊 |
單
向
測
振 |
|
BZ1102 |
0.2～0.5 |
1～25K |
50000 |
60 |
10 |
5 |
Φ10.6×24 |
13.3×11 |
通用
測振 |
|
BZ1103 |
1 |
0.2～20K |
50000 |
50 |
13 |
5 |
Φ12.6×20.6 |
15×13 |
|
BZ1104 |
3 |
0.2～15K |
30000 |
45 |
14 |
5 |
Φ12.6×20.6 |
15×13 |
|
BZ1105 |
5 |
0.2～13K |
20000 |
35 |
15 |
5 |
Φ13.6×20.6 |
16.2×14 |
|
BZ1106 |
10 |
0.2～8K |
10000 |
25 |
25 |
5 |
Φ15.6×21 |
18.5×16 |
|
BZ1107 |
20 |
0.2～6K |
10000 |
20 |
38 |
5 |
Φ17.6×21 |
20.8×18 |
|
BZ1108 |
100 |
0.2～2K |
2000 |
7 |
60 |
5 |
Φ18.6×25.6 |
21.9×19 |
低頻
高靈
敏度 |
|
BZ1109 |
400 |
0.2～1K |
500 |
2.5 |
138 |
5 |
Φ24.6×29.4 |
28.9×25 |
|
BZ1110 |
50 |
0.2～2.5K |
3000 |
7 |
53 |
5 |
Φ17.6×24.4 |
20.8×18 |
|
BZ1111 |
200 |
0.2～1.2K |
1000 |
3 |
105 |
5 |
Φ22.6×26.4 |
26.6×23 |
|
BZ1121 |
0.2～0.5 |
1～20K |
50000 |
55 |
19 |
5 |
Φ12.6×22 |
14×14 |
通用
測振 |
雙
向
測
振 |
|
BZ1122 |
1 |
0.2～12K |
50000 |
35 |
19 |
5 |
Φ12.6×22 |
14×14 |
|
BZ1123 |
3 |
0.2～10K |
30000 |
30 |
24 |
5 |
Φ13.6×22 |
15×15 |
|
BZ1124 |
5 |
0.2～8K |
20000 |
24 |
29 |
5 |
Φ15.6×22 |
17×17 |
|
BZ1125 |
10 |
0.2～7K |
10000 |
21 |
38 |
5 |
Φ17.6×22.4 |
19×19 |
|
BZ1126 |
20 |
0.2～6K |
10000 |
18 |
39.5 |
5 |
Φ20.6×22.4 |
22×22 |
|
BZ1128 |
80 |
0.2～1K |
1000 |
3 |
80 |
5 |
Φ25.6×29 |
26×26 |
|
BZ1112 |
0.2～0.5 |
1～10K |
30000 |
30 |
37 |
5 |
Φ18.6×33 |
20×20 |
三
向
測
振 |
|
BZ1113 |
10 |
0.2～5K |
10000 |
15 |
82 |
5 |
Φ25.6×24 |
27×27 |
|
BZ1114 |
1 |
0.2～10K |
30000 |
30 |
47 |
5 |
Φ19.6×23 |
21×21 |
|
BZ1116 |
20 |
0.2～5K |
10000 |
15 |
100 |
5 |
Φ28.6×24 |
30×30 |
|
BZ1117 |
50 |
0.2～1K |
2000 |
2.5 |
135 |
5 |
Φ33.6×29 |
34×34 |
|
